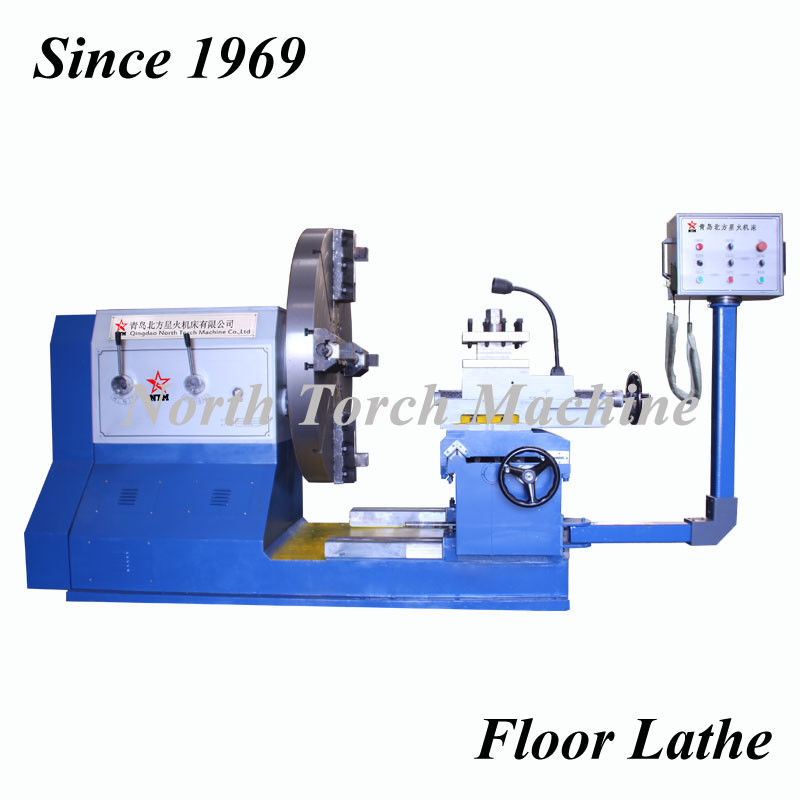

यूनिवर्सल निकला हुआ किनारा खराद, पंप बॉडी को चालू करने के लिए पारंपरिक खराद मशीन



1600 मिमी स्विंग व्यास निकला हुआ किनारा खराद, निकला हुआ किनारा का अधिकतम व्यास 5000 मिमी हो सकता है।यह निकला हुआ किनारा खराद ग्राहक के विभिन्न अनुरोधों के अनुसार सीएनसी नियंत्रण, या पीएलसी नियंत्रण या डीआरओ प्रणाली हो सकता है।



हमारे फायदे:

1. 1960 के दशक से मशीनरी उद्योग में 50 से अधिक वर्षों का अनुभव।

2. मैनुअल या पारंपरिक नियंत्रण, FANUC, SIMENS या चीनी ब्रांड प्रणाली, सभी उपलब्ध हैं

3. बेस त्रिकोणीय गाइड डिजाइन को अपनाता है

4. कार्य-टुकड़ा, निकला हुआ किनारा, टायर मोल्ड, पाइप, अन्य डिस्क टुकड़े को केंद्रित करने के लिए सुविधाजनक होने के लिए हैंडव्हील के साथ उचित संरचना।

5. कम लागत के साथ उच्च प्रदर्शन



6. हमारी अपनी फाउंड्री है जो गुणवत्ता को सख्ती से नियंत्रित कर सकती है।





7. खराद मशीन की उच्च कठोरता और स्थिरता की गारंटी के लिए सभी कास्टिंग सतह गर्मी उपचार जैसे क्वेंचिंग और टेम्परिंग करते हैं।

8. अन्य प्रतिस्पर्धियों की तुलना में न्यूनतम निवेश लागत के तहत ग्राहक की लाभप्रदता को अधिकतम करें।

9. हम 50 से अधिक वर्षों के लिए अनुकूलित निकला हुआ किनारा खराद डिजाइन और निर्माण में विशिष्ट हैं, यदि आपके पास विशेष अनुरोध और मांग है, तो कृपया हमसे संपर्क करने में संकोच न करें।

आवेदन और विशेषताएं:



1.निकला हुआ किनारा खराद का आधार गाइड, खराद में सामना करना, इंजन खराद, निकला हुआ किनारा खराद आयताकार संरचना को अपनाता है, जो एक बड़ी अवधि और उच्च कठोरता सुनिश्चित करता है।यह कम गति और उच्च लोड कटिंग के लिए बहुत उपयुक्त है।



2. इस मशीन में उच्च वहन क्षमता, उच्च कठोरता, इष्टतम उपस्थिति डिजाइन और आसान संचालन है।



3. यह एक पेशेवर निकला हुआ किनारा खराद मशीन है जिसका उपयोग ड्रिलिंग निकला हुआ किनारा, तटस्थ भागों, बड़े व्यास वाले प्रोपेलर, जैसे टायर मोल्ड, बड़ी निकला हुआ किनारा ट्यूब प्लेट, टरबाइन भागों, अंत संलग्नक आदि के लिए किया जाता है। यह भागों के निर्माण के लिए भी बड़े पैमाने पर लागू होता है। रासायनिक उद्योग, भारी मशीनरी, खनन और रेलवे उपकरण और विमानन उद्योग।

मैं


2. खराद, निकला हुआ खराद, क्षैतिज खराद में सामना करने के मानक तकनीकी पैरामीटर





CW60 श्रृंखला - निकला हुआ किनारा खराद तल प्रकार खराद
टाइप	इकाई	CW6016	CW6018	CW6020	CW6025	CW6030
मशीन बिस्तर पर स्विंग व्यास	मिमी	φ1600mm	φ1800mm	2000mm	2500mm	3000
चक व्यास	मिमी	1000mm	φ1250mm	φ1600mm	2000mm	2500mm
चक जबड़े की सीट की लंबाई	मिमी	400 मिमी	400 मिमी	500 मिमी	500 मिमी	500 मिमी
कार्य-टुकड़ा लंबाई	मिमी	500 मिमी	500 मिमी	500 मिमी	750mm	1000 मिमी
कार्य-टुकड़ा वजन	टी	2टी	2टी	3टी	3टी	3टी
धुरी व्यास	मिमी	φ190mm	φ200 मिमी	220mm	220mm	260mm
धुरी गति	आर/मिनट	14-108r/मिनट	14-108r/मिनट	13-86r/मिनट	4-106r/मिनट	4-106r/मिनट
एक्स एक्सिस स्ट्रोक	मिमी	800 मिमी	900 मिमी`	1000 मिमी	1250 मिमी	1500 मिमी
जेड एक्सिस स्ट्रोक	मिमी	350 मिमी	350 मिमी	350 मिमी	350 मिमी	350 मिमी
एक्स एक्सिस रैपिड स्पीड	मिमी/मिनट	2500 मिमी / मिनट	2500 मिमी / मिनट	2500 मिमी / मिनट	2500 मिमी / मिनट	2500 मिमी / मिनट
जेड एक्सिस रैपिड स्पीड	मिमी/मिनट	2000 मिमी / मिनट	2000 मिमी / मिनट	2000 मिमी / मिनट	2000 मिमी / मिनट	2000 मिमी / मिनट
उपकरण कैरिज आकार काटना		300*300	300*300	300*300	300*300	300*300
उपकरण कैरिज आकार काटना	मिमी	40 * 40 मिमी	40 * 40 मिमी	40 * 40 मिमी	40 * 40 मिमी	40 * 40 मिमी
मोटर पैरामीटर्स
मुख्य मोटर शक्ति	किलोवाट	11 किलोवाट	11 किलोवाट	15 किलोवाट	18.5 किलोवाट	22 किलोवाट
जेड एक्सिस की फ़ीड मोटर पावर	किलोवाट	2.3 किलोवाट	2.3 किलोवाट	2.3 किलोवाट	2.3 किलोवाट	2.3 किलोवाट
एक्स एक्सिस की फीड मोटर पावर	किलोवाट	2.3 किलोवाट	5.5 kw	5.5 kw	5.5 kw	5.5 kw
स्नेहन मोटर पावर	किलोवाट	0.37 किलोवाट	0.37 किलोवाट	0.37 किलोवाट	0.55 किलोवाट	0.55 किलोवाट
मशीन सटीकता
बेलनाकारता	मिमी	0.03/300 मिमी	0.03/300 मिमी	0.03/300 मिमी	0.03/300 मिमी	0.03/300 मिमी
समतलता	मिमी	0.03/300 मिमी	0.03/300 मिमी	0.03/300 मिमी	0.03/300 मिमी	0.03/300 मिमी
बेअदबी	आरए	रा 3.2	रा 3.2	रा 3.2	रा 3.2	रा 3.2
एल * डब्ल्यू * एच मशीन आयाम	मिमी	2800*1850*1800	2800*1950*1900	2800*2000*2000	3250*2650*2650	3500*3300*3200
मशीन वजन	टी	6टी	9.5T	11टी	12.5T	15टी











टिप्पणी: मशीन बिस्तर पर अधिकतम स्विंग व्यास 5000 मिमी हो सकता है, अर्थात् यह मशीनिंग मैक्स हो सकता है। निकला हुआ किनारा 5000 मिमी का व्यास।उपरोक्त तकनीकी पैरामीटर मानक विन्यास हैं, हम अनुकूलित खराद के निर्माण में भी विशिष्ट हैं।





3. निकला हुआ किनारा खराद की बिक्री के बाद सेवा, खराद का सामना करना पड़ रहा है

मैं1. हम उपयोगकर्ताओं के ऑपरेटरों और रखरखाव कर्मचारियों के लिए पेशेवर तकनीकी प्रशिक्षण प्रदान करते हैं ताकि वे फेसिंग इन खराद का उचित उपयोग और संचालन कर सकें और सामान्य रखरखाव कर सकें।

2. वारंटी अवधि: खराद की स्वीकृति के एक वर्ष बाद।

3. संचालन के दौरान किसी भी गुणवत्ता की समस्या के मामले में, कारखाना 48 घंटे (घरेलू उपयोगकर्ता) और 3 दिनों के भीतर (विदेशी ग्राहक) उपयोगकर्ता के स्थान पर कर्मियों को भेज देगा और तकनीकी कर्मचारी खराबी को हल करने से पहले नहीं छोड़ेंगे।

4. कंपनी वारंटी अवधि के भीतर समय पर खरीदे गए खराद के लिए अलग-अलग विद्युत और यांत्रिक भागों को स्वतंत्र रूप से प्रदान करेगी।

5. कंपनी उपकरणों के आवेदन, रखरखाव, मरम्मत, नवीनीकरण आदि के मामले में परामर्श सेवाओं के लिए आजीवन गारंटी प्रदान करेगी।
मैं

अधिक विवरण के लिए कृपया निःसंकोच हमसे संपर्क करें।धन्यवाद!
