उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रोल टर्निंग खराद: | विशेष रूप से मोड़ स्टील रोल, रोल सिलेंडर | मैक्स। स्टील रोल का व्यास: | 2000 मिमी |
|---|---|---|---|
| स्टील रोल की अधिकतम लंबाई: | 5000 मिमी | रोल बार का वजन: | 20t |
| विक्रय - पश्चात सेवा: | रोल खराद स्थापना और कमीशनिंग के लिए इंजीनियर उपलब्ध हैं | प्रमाणपत्र: | एसजीएस, सीई, ईएसी, ISO9001 |
| हाई लाइट: | सीएनसी रोल टर्निंग खराद मशीन,कंप्यूटर नियंत्रित खराद,पीएलसी रोल टर्निंग खराद; |
||

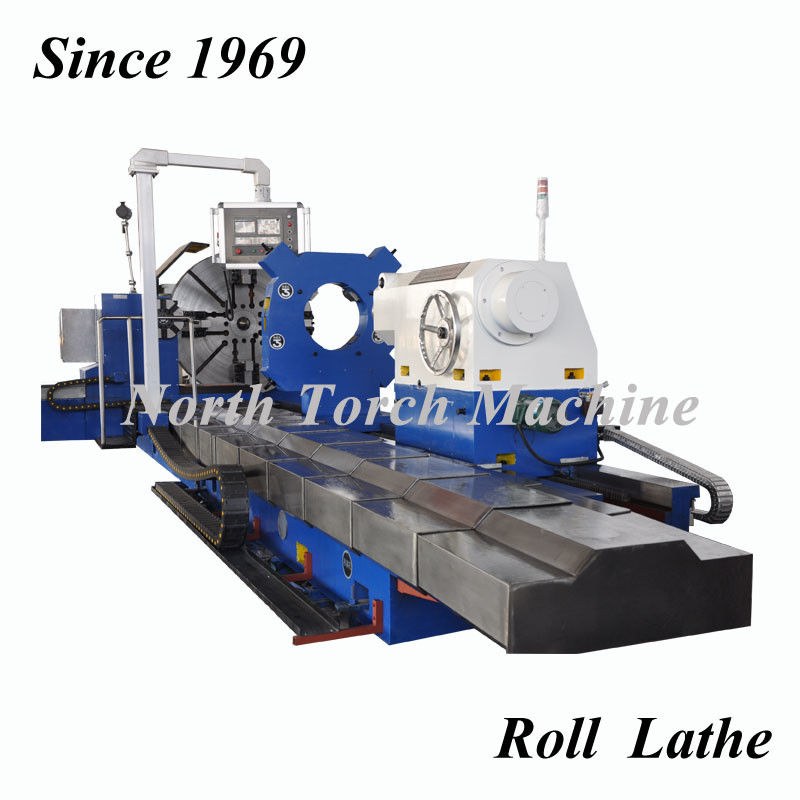

पेशेवर बड़े भारी शुल्क क्षैतिज रोल रोल सिलेंडर के लिए खराद मोड़
1. स्टील रोल टर्निंग लेथ का अनुप्रयोग: पुराने स्टील रोल को फिर से ग्रूव करने या स्टील प्लांट द्वारा नए स्टील रोल, रोल बार को मशीनिंग करने के लिए व्यावसायिक रूप से उपयोग किया जाता है।रोल टर्निंग सीएनसी लेथ न केवल टर्निंग, टैपिंग, थ्रेडिंग, ग्रूव आदि की मशीनिंग प्रक्रिया का एहसास कर सकता है, बल्कि फेसिंग, एक्स-सर्कल, सरफेस आदि भी कर सकता है।
पीएलसी नियंत्रण प्रणाली के संबंध में, हमारे पास राष्ट्रीय पेटेंट के साथ अपना स्वयं का डिज़ाइन है।हमारे डिज़ाइन किए गए पीएलसी नियंत्रण प्रणाली के कार्य की तुलना सीएनसी नियंत्रण प्रणाली से की जा सकती है।यह सीएनसी नियंत्रण की तुलना में अधिक सुविधाजनक और आसान संचालन है।
उत्पाद विवेक:
यह सीएनसी स्वचालित खराद मशीन, रोल टर्निंग खराद मशीन मुख्य रूप से स्टील मिल के लिए रोलर होल पैटर्न के प्रसंस्करण में उपयोग की जाती है।अपनाया मॉडलिंग कटर, रोल खराद एफटी, सेमी-एफटी और काटने के लिए रोलर को संसाधित कर सकता है, यह छेद पैटर्न के लिए भी ठीक कर सकता है।रोल खराद रोलर की बाहरी बेलनाकार सतह और अन्य अक्ष भागों में भी संसाधित हो सकता है।
सीएनसी मिल रोल खराद मशीन मुख्य रूप से कच्चा लोहा, स्टील और अलौह धातु रोल के सेमी-फिनिश टर्निंग और फिनिश टर्निंग प्रोसेसिंग के लिए उपयोग की जाती है।हाई-स्पीड स्टील से बने कटर।इस खराद का उपयोग रोल एक्ससर्कल, एंड फेस, विभिन्न जटिल पास प्रोफाइल और घुमावदार सतहों को मोड़ने और संसाधित करने के लिए या कच्चा लोहा, स्टील और अलौह धातु जैसी सामग्री से बने शाफ्ट भागों के प्रसंस्करण के लिए किया जा सकता है।
रोल लेथ लेथ बेड, हेडस्टॉक, टेलस्टॉक, नाइफ रेस्ट, सेंटर रेस्ट और अन्य भागों से बना होता है।लेथ बेड के बीच हेडस्टॉक और टेलस्टॉक लगाए गए हैं।टेलस्टॉक विभिन्न लंबाई को पूरा करने के लिए गाइड रेल के साथ या अभी भी चल सकता है।
1. चिप हटाने की विधि: (साइड चिप) रेल के बीच, साइड चिप हटाने चैनल की स्थापना
2. वर्क-पीस कूलिंग विधि: चिप चैनल में एक सिंक चैनल है, शीतलन प्रणाली विश्वसनीय, मजबूत और टिकाऊ है;
3. मशीन गाइड स्नेहन: स्वतंत्र स्नेहन प्रणाली (टेलस्टॉक और सैडल बॉक्स स्वतंत्र) का उपयोग, नियमित स्वचालित स्नेहन
4. एक सुरक्षात्मक कवर मुहर के साथ मशीन गाइड, मजबूत और भरोसेमंद।
5. मशीन गाइड रेल भारी उपयोग की आवश्यकताओं को पूरा करने के लिए 3 रेल डिजाइन के साथ गोद लेती है।
6. मशीन हेडस्टॉक का स्पिंडल स्नेहन: विश्वसनीय स्नेहन, स्नेहन प्रणाली में वोल्टेज संरक्षण कार्य होता है;तेल खिड़की स्पष्ट रूप से दिखाई दे रही है;टेलस्टॉक आस्तीन का स्नेहन उपकरण पूर्ण, विश्वसनीय स्नेहन और सुविधाजनक ईंधन भरने वाला है।
7. मुख्य मशीनरी और बिजली के घटकों ने प्रसिद्ध घरेलू और विदेशी ब्रांडों का इस्तेमाल किया।
8. सुरक्षा आवश्यकताएं: विद्युत इंटरलॉक सुरक्षा विश्वसनीय, क्रिया संवेदनशील है, जो राष्ट्रीय सुरक्षित मानक के अनुरूप है।
2. रोल टर्निंग लेथ के बारे में हमारे फायदे और विशेषताएं:
1. अनुकूलित रोल टर्निंग खराद के डिजाइन और निर्माण में 50 से अधिक वर्षों का अनुभव।
2. हमारे पास अपनी खुद की फाउंड्री है, जो कास्टिंग गुणवत्ता को बहुत अच्छी तरह से नियंत्रित और गारंटी दे सकती है।
3. हमारे 12 मीटर बड़े गैन्ट्री पीसने वाली मशीन द्वारा जमीन के बाद उच्च कठोरता, स्थिरता और सटीकता के साथ खराद मशीन के टेलीस्कोपिक स्टील कवर के साथ 4 गाइड रेल
4. क्वेंचिंग और हार्डनिंग की सतह के उपचार के लिए हमारे पास अपनी खुद की एनीलिंग फर्नेस है।
5. खराद मशीन के हेडस्टॉक की उच्च टोक़ क्षमता
6. बॉल स्क्रू के साथ जीरो बैकलैश।
7. सीमेंस या एफएएनयूसी सीएनसी नियंत्रण प्रणाली के साथ सीएनसी खराद मशीन में रफ एंड फिनिश मशीनिंग हासिल की जाती है
8. टेलस्टॉक दबाव प्रदर्शन के साथ विद्युत नियंत्रण है, जिसने हमारा राष्ट्रीय पेटेंट प्राप्त किया।
9. ऑपरेशन पैनल हमारे विशेष डिजाइन के साथ पीएलसी कंट्रोल है जिसने राष्ट्रीय पेटेंट प्राप्त किया है, ऑपरेशन आसान है, सीएनसी की तरह लेकिन सस्ता और सीएनसी कंट्रोल से आसान है।
सीएनसी रोल मरम्मत खराद के निर्यातित देश:
रूस, जॉर्जिया, थाईलैंड, अजरबैजान, इथियोपिया, अर्जेंटीना, ऑस्ट्रेलिया, तुर्की, इटली, नॉर्वे, भारत, ईरान, इनोडेशिया, ब्राजील, पनामा, कोलंबिया, आदि
3. स्टील रोल टर्निंग खराद के तकनीकी पैरामीटर:
| CK84 - रोल टर्निंग लेथ मशीन | |||||||
| नाम | इकाई | CK8465 | CK8480 | CK84100 | CK84125 | CK84160 | CK84200 |
| गाइड रेल प्रकार | 4 गाइड रेल | 4 गाइड रेल | 4 गाइड रेल | 4 गाइड रेल | 4 गाइड रेल | 4 गाइड रेल | |
| मैक्स। वर्क-पीस का व्यास | मिमी | 650mm | 800mm | 1000mm | φ1250mm | φ1600mm | 2000 मिमी |
| मशीन बिस्तर की गाइड रेल चौड़ाई | मिमी | 1000 मिमी | 1100mm | 1400 मिमी | 1600 मिमी | 1800मिमी | 2000 मिमी |
| चक व्यास | मिमी | 1000mm | φ1100mm | φ1400 मिमी | φ1600mm | φ1800mm | 2000mm |
| चक जबड़े की लंबाई | मिमी | 250 मिमी | 250 मिमी | 320 मिमी | 320 मिमी | 320 मिमी | 320 मिमी |
| मैक्स। वर्क-पीस की लंबाई | मिमी | 4000 mm | 5000 मिमी | 8000 मिमी | 12000mm | 150000मिमी | 20000 मिमी |
| कार्य-टुकड़ा वजन | टी | 10टी | 18टी | 25T | 32टी | 40T | 50T |
| धुरी व्यास | मिमी | φ190mm | 220mm | 260mm | 300mm | 300mm | 360 मिमी |
| स्पिंडल स्पीड | आर/मिनट | 5-260r/मिनट | 2-165r/मिनट | 2-130r/मिनट | 2-130r/मिनट | 2-80r/मिनट | 0.5-80r / मिनट |
| तकला युक्तियाँ आकार | मीट्रिक 120 1:7 | मीट्रिक 120 1:7 | मीट्रिक 120 1:7 | मीट्रिक 120 1:7 | मीट्रिक 160 1:7 | मीट्रिक 160 1:7 | |
| एक्स एक्सिस स्ट्रोक | मिमी | 50-325 मिमी | 50-400mm` | 50-500 मिमी | 100-625 मिमी | 100-800 मिमी | 200-1000 मिमी |
| जेड एक्सिस स्ट्रोक | मिमी | 1000-4000 मिमी | 1000-5000 मिमी | 2000-8000 मिमी | 2000-12000 मिमी | 3000-15000 मिमी | 3000-20000 मिमी |
| एक्स अक्ष रैपिड स्पीड | मिमी/मिनट | 2000 मिमी / मिनट | 2000 मिमी / मिनट | 2000 मिमी / मिनट | 2500 मिमी / मिनट | 2500 मिमी / मिनट | 2500 मिमी / मिनट |
| जेड अक्ष रैपिड स्पीड | मिमी/मिनट | 2500 मिमी / मिनट | 2500 मिमी / मिनट | 2500 मिमी / मिनट | 2500 मिमी / मिनट | 2500 मिमी / मिनट | 3000 मिमी / मिनट |
| टेलस्टॉक स्पिंडल व्यास | मिमी | φ240 मिमी | φ290mm | φ290mm | 320mm | 320mm | φ410mm |
| टेलस्टॉक स्लीव स्ट्रोक | मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी |
| टेलस्टॉक की चलती विधि | विद्युत नियंत्रण | विद्युत नियंत्रण | विद्युत नियंत्रण | विद्युत नियंत्रण | विद्युत नियंत्रण | विद्युत नियंत्रण | |
| एकल उपकरण की अधिकतम काटने की शक्ति | के.एन. | 60KN | 80KN | 80KN | 80KN | 100KN | 150KN |
| चक का अधिकतम टॉर्क | केएन · एम | 13केएन · मी | 22केएन · मी | 33KN · मी | 40KN · मी | 90KN · मी | 233केएन · मी |
| कुल काटने बल | के.एन. | 45KN | 60KN | 70KN | 110KN | 160KN | 210KN |
| मोटर | |||||||
| मुख्य मोटर शक्ति | किलोवाट | 22 किलोवाट | 37 किलोवाट | 45 किलोवाट | 55 किलोवाट | 75 किवॉ | 128 किलोवाट |
| स्नेहन मोटर पावर | किलोवाट | 0.37 किलोवाट | 0.37 किलोवाट | 0.55 किलोवाट | 0.55 किलोवाट | 0.55 किलोवाट | 0.55 किलोवाट |
| शुद्धता | |||||||
| बेलनाकारता | मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी |
| समतलता | मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी | 0.03/300 मिमी |
| बेअदबी | आरए | रा 3.2 | रा 3.2 | रा 3.2 | रा 3.2 | रा 3.2 | रा 3.2 |
| मशीन का आकार | सेमी | 600*200*140 | 750*220*165 | 8100*275*195 | 1000*310*215 | 1050*320*240 | 1250*360*265 |
| मशीन वजन | टी | 20T | 23टी | 26टी | 35T | 46टी | 65T |
4. बिक्री के बाद सेवा
1. उपयोगकर्ता कारखाने में रोल टर्निंग लेथ मशीन की स्थापना, कमीशनिंग और प्रशिक्षण के लिए इंजीनियर उपलब्ध हैं।
2. उत्पादन समाप्ति को रोकने के लिए फेडेक्स, डीएचएल, आदि द्वारा चक जॉ, गियर्स, बियरिंग्स, कटिंग टूल्स आदि जैसे मशीन सहायक उपकरण तुरंत उपलब्ध कराए जा सकते हैं।
3. रोल टर्निंग लेथ की गुणवत्ता वारंटी 12 महीने है।
4. मशीन सहायक उपकरण आपूर्ति: हमारे पास सभी मशीन सहायक उपकरण हैं और हमारे पास 3 दिनों के भीतर खराद मशीन सहायक उपकरण प्रदान करने की क्षमता है।
अधिक विवरण के लिए कृपया निःसंकोच हमसे संपर्क करें।
ध्यान देने के लिए धन्यवाद।
टैग: स्टील रोल खराद, रोल टर्निंग खराद, क्षैतिज खराद मशीन, धातु खराद मशीन
